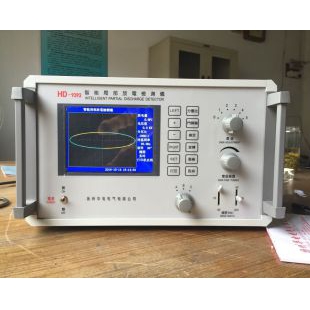

HD9392局部放电测试仪点击次数:35
发布时间:2024-10-22 02:50:02 |
---|
主要技术指标:
1.可测试品的电容范围: 6PF—250uF。
2.检测灵敏度(见表一):
表一
输入单 元序号 | 调 谐 电 容 | 单 位 | 灵敏度(微微库) (不对称电路) |
1 | 6-25-100 | 微微法 | 0.02 |
2 | 25-100-400 | 微微法 | 0.04 |
3 | 100-400-1500 | 微微法 | 0.06 |
4 | 400-1500-6000 | 微微法 | 0.1 |
5 | 1500-6000-25000 | 微微法 | 0.2 |
6 | 0.006-0.025-0.1 | 微 法 | 0.3 |
7 | 0.025-0.1-0.4 | 微 法 | 0.5 |
8 | 0.1-0.4-1.5 | 微 法 | 1.0 |
9 | 0.4-1.5-6.0 | 微 法 | 1.5 |
10 | 1.5-6.0-25 | 微 法 | 2.5 |
11 | 6.0-25-60 | 微 法 | 5.0 |
12 | 25-60-250 | 微 法 | 10 |
7R | 电 阻 | 0.5 |
3、放大器频带:
(1)低端:10KHZ、20KHZ、40KHZ任选。
(2)高端:80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节:
粗调六档,档间增益20±1dB;细调范围≥20dB。每档之间数据为10倍关系:如第三档检测数据为98,则第二档显示数据为9.8,如在第三档检测数据超过120,则应调至第二档来检测数据,所得数据应乘以10才为实际测量值。
5、时间窗:
(1)窗宽:可调范围15°-175°;
(2)窗位置:每一窗可旋转0°- 180°;
(3)两个时间窗可分别开或同时开。
6、放电量表:
0-100误差<±3%(以满度计)。
7、椭圆时基:
(1)频率:50HZ、或外部电源同步(任意频率)
(2)椭圆旋转:以30°为一档,可作360°旋转。
(3)显示方式:椭圆—直线。
8、试验电压表:
精度:优于±3%(以满度计)。
9、体积: 320×480×190(宽×深×高)mm3。
10、重量:约15Kg。
