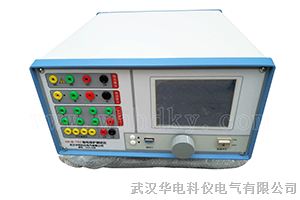

华电科仪HKJB-702微机继电保护测试仪点击次数:32
发布时间:2024-11-21 02:00:02 |
---|
|
产品技术协议书
设备名称:继电保护测试仪
型 号:HKJB-702
数 量:1台套
生产厂家:武汉华电科仪电气有限公司
1、产品简介
HKJB-702继电保护测试仪 是在HKJB-701的基础上大量创新而来,单机采用“傻瓜式”操作,提高了电流电压输出范围,增大功率,并增加第四相电压Ux输出,Ux可用于多种
功能,可整定为多种组合输出。测试功能得到很大扩展,产品性能也得到很大提高,至今仍为广大用户所支持和厚爱。
一、装置功能介绍
可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。
二、装置的主要特点
1. 智能型主机 主机采用高速高性能数字信号处理器,运算速度快,传输频带宽,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。
2. 单机独立运行 装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全套中文显示,可完成现场大多数试验检定工作。
3. 联接电脑运行 通过 Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存储测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4. 大屏幕LCD显示屏 本机采用大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
5. “傻瓜式”操作 采用先进的旋转鼠标,大大简化了操作部分的结构,操作简便、快捷,容易掌握。
7. 新型高保真功放 输出级采用新型大功率模块式高保真功放部件,既可作电流输出亦可作电压输出,输出功率大,精度好,可靠性高。
8. 电流、电压直接输出 相电压、相电流采用直流型功放输出方式,可直接输出交流电压、交流电流、直流电压、直流电流,并可变角度、变频率,可叠加 1-20 次谐波。
9. 自我保护 采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
10. 具有独立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
11. 接点丰富 具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。
12. 主机一体化单机箱结构 采用交流220V电源工作。体积小,重量轻,易携带,流动试验方便。
13. 性价比高 属于跨联合设计产品,综合了多的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。
三、装置技术参数
3.1 基本参数
电 流 输 出 |
交
流 |
相电流输出(有效值) 三并电流输出(有效值) 相电流长时间允许工作值(有效值) 相电流输出功率 三并电流输出时输出功率 三并电流输出时允许工作时间 频率范围(基波) 谐波次数 |
0-40A 0-120A 10A / 每相 450VA 900VA 10s 20-1000Hz 1-20 次 |
直 流 |
相电流输出 输出负载电压 |
0-±10A 20V |
|
电 压 输 出 |
交
流 |
相电压输出(有效值) 线电压输出(有效值) 相电压 / 线电压输出功率 频率范围(基波) 谐波次数 |
0-120V 0-240V 80VA / 100VA 20-1000Hz 1-20次 |
直 流 |
相电压输出幅值 线电压输出幅值 相电压/ 线电压输出功率 |
0-±160V 0-±320V 70VA / 140VA |
|
开关量输入 |
空接点 1-20mA,24V 电位接点输入 “0”:0 - +6V; “1”:+11v - +250V |
||
开关量输出 |
8路 空接点接点 DC:220V/0.2A;AC:220V/0.5A |
||
时间测量 |
测量范围 0.1ms - 9999s |
||
电源电压 |
允许范围 AC 220V±10%,50/60Hz |
||
环境温度 |
允许范围 -10℃ - +50℃ |
||
体积重量 |
体积: 400×300×180mm3; 重量: 22kg |
3.2 输出及测量精度
额 定 范 围 内 精 度
|
电 流 |
交流相电流 <0.5% 交流大电流端子输出 <0.5% 直流电流 <0.5% |
电 压 |
交流电压 <0.5% 直流电压 <0.5% |
|
其 它
|
频率精度(50Hz时) <0.01Hz 相位精度 <0.1° 谐波失真度 <0.5% 时间测量精度 <0. 1ms |
